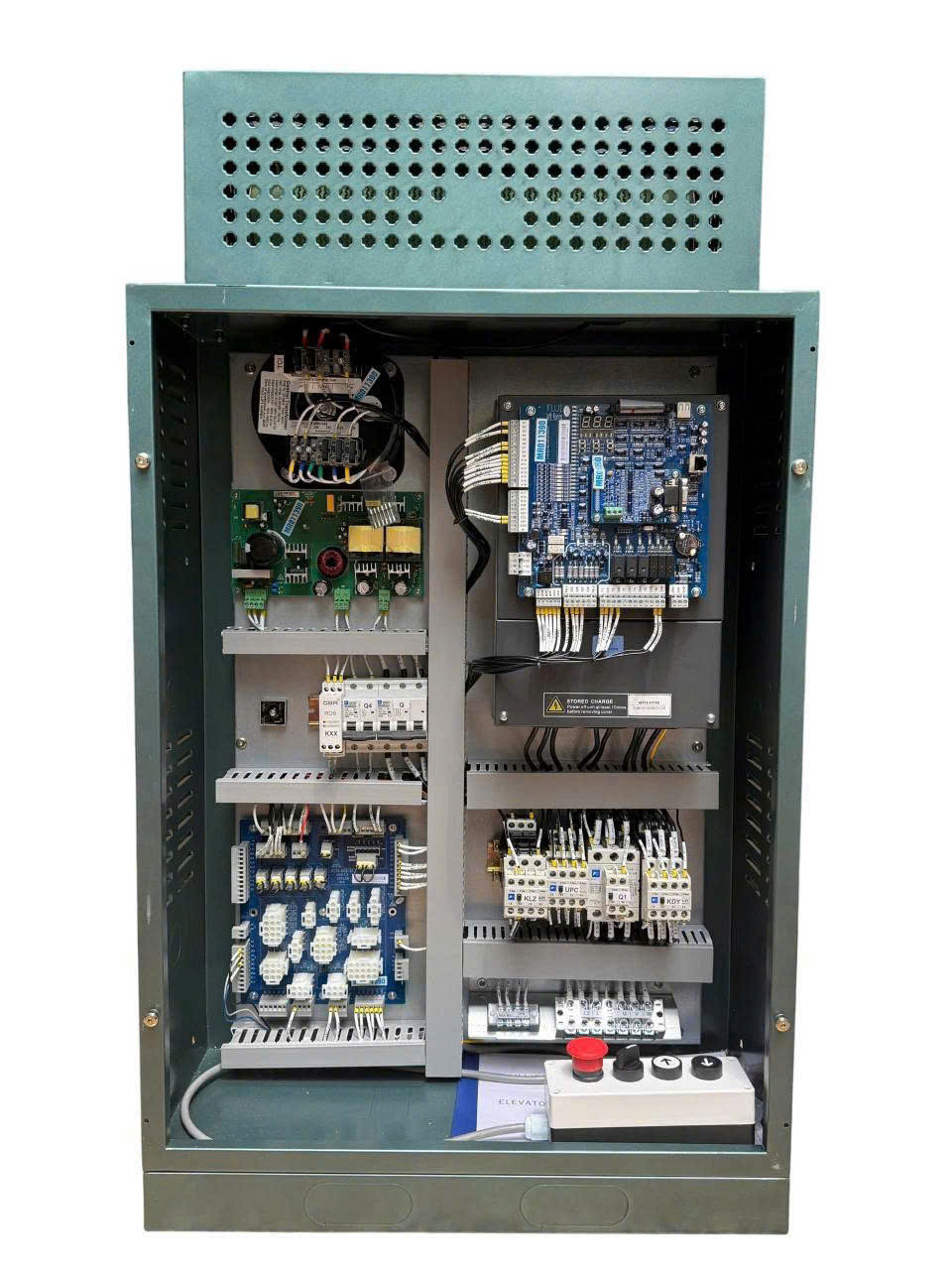

Tủ điện điều khiển thang máy FUJI

Tủ điện điều khiển thang máy FUJI là một trong những thiết bị quan trọng trong hệ thống thang máy, đảm nhiệm vai trò tiếp nhận, xử lý tín hiệu và điều phối hoạt động của toàn bộ hệ thống. Từ tín hiệu gọi tầng, đóng mở cửa, điều khiển động cơ, dừng tầng cho đến các chức năng an toàn, tất cả đều được phối hợp thông qua hệ thống điều khiển của tủ điện.

Với khả năng kết hợp cùng hệ thống điều khiển tốc độ biến đổi điện áp – tần số VVVF, tủ điện FUJI giúp thang máy vận hành êm ái, kiểm soát tốc độ chính xác và nâng cao độ ổn định trong quá trình sử dụng.

Thang máy An Phát cung cấp và tư vấn các giải pháp tủ điện điều khiển FUJI phù hợp với từng loại thang máy, tải trọng, công suất động cơ và điều kiện công trình.

1. Tủ điện điều khiển thang máy FUJI là gì?

Tủ điện điều khiển là bộ phận được ví như “bộ não” của thang máy, có nhiệm vụ tiếp nhận tín hiệu từ các thiết bị trong hệ thống và đưa ra lệnh điều khiển phù hợp.

Trong quá trình vận hành, tủ điện liên tục xử lý các tín hiệu như:

• Tín hiệu gọi thang tại các tầng.

• Tín hiệu điều khiển từ bảng điều khiển trong cabin.

• Tín hiệu cảm biến vị trí và giới hạn hành trình.

• Tín hiệu đóng/mở cửa tầng và cửa cabin.

• Tín hiệu từ hệ thống an toàn.

• Tín hiệu điều khiển động cơ và phanh.

• Tín hiệu báo trạng thái và lỗi của hệ thống.

Sau khi xử lý các tín hiệu, bộ điều khiển sẽ phối hợp với biến tần, động cơ, hệ thống cửa và các thiết bị liên quan để đảm bảo thang máy di chuyển đúng tầng, đúng chiều và đúng chế độ vận hành.

Trên thị trường, tên gọi “tủ điện FUJI” có thể được sử dụng cho nhiều cấu hình khác nhau. Một số dòng sử dụng bộ điều khiển FEN/NICE3000, trong khi dòng FES sử dụng bộ điều khiển AS380S. Vì vậy, khi lựa chọn tủ điện cần xác định chính xác model, công suất, điện áp và cấu hình thiết bị thay vì chỉ dựa vào tên FUJI.

2. Cấu tạo cơ bản của tủ điện điều khiển FUJI

Một hệ thống tủ điện điều khiển thang máy thường bao gồm nhiều nhóm thiết bị phối hợp với nhau, trong đó có:

Bộ điều khiển trung tâm

Đây là thành phần đảm nhiệm việc xử lý tín hiệu và đưa ra các lệnh điều khiển cho hệ thống thang máy.

Tùy từng dòng sản phẩm, hệ thống có thể sử dụng các nền tảng điều khiển khác nhau. Ví dụ, catalogue FUJI Engineering 2024 thể hiện cấu hình FEN sử dụng bộ điều khiển NICE3000 và FES sử dụng bộ điều khiển AS380S.

Hệ thống điều khiển tốc độ VVVF

VVVF giúp kiểm soát tốc độ động cơ thông qua việc thay đổi điện áp và tần số cấp cho động cơ.

Nhờ đó, quá trình tăng tốc, chạy ổn định và giảm tốc trước khi dừng tầng được kiểm soát tốt hơn, góp phần mang lại cảm giác vận hành êm ái và hỗ trợ nâng cao độ chính xác khi dừng tầng.

Thiết bị đóng cắt và bảo vệ

Tủ điện được trang bị các thiết bị phục vụ đóng cắt, bảo vệ và phân phối nguồn điện cho các bộ phận của hệ thống.

Các thiết bị này giúp hệ thống hoạt động ổn định hơn và hỗ trợ bảo vệ mạch điện trong quá trình vận hành.

Mạch điều khiển cửa

Tủ điện phối hợp với hệ thống cửa tầng và cửa cabin để kiểm soát quá trình đóng/mở cửa, đồng thời giám sát các điều kiện cần thiết trước khi thang máy được phép di chuyển.

Mạch an toàn

Mạch an toàn là một phần quan trọng trong hệ thống điều khiển. Các tín hiệu liên quan đến khóa cửa, giới hạn hành trình và những điều kiện an toàn khác được giám sát trước khi thang máy thực hiện chuyển động.

Một số dòng điều khiển AS380S của FUJI được công bố có các tính năng như giám sát mạch khóa cửa, bảo vệ phanh và UCMP, hướng tới việc tăng cường độ an toàn và khả năng giám sát hệ thống.

3. Ưu điểm của tủ điện điều khiển thang máy FUJI

Vận hành ổn định

Hệ thống điều khiển được thiết kế để phối hợp nhiều tín hiệu cùng lúc, từ tín hiệu gọi tầng đến điều khiển động cơ và cửa thang máy. Điều này giúp quá trình vận hành được kiểm soát đồng bộ.

Điều khiển tốc độ chính xác

Công nghệ VVVF cho phép kiểm soát tốc độ động cơ theo từng giai đoạn vận hành, từ khởi động, tăng tốc, chạy đến giảm tốc và dừng tầng.

Đây là yếu tố quan trọng giúp hạn chế cảm giác giật khi thang khởi động hoặc dừng.

Hỗ trợ dừng tầng chính xác

Việc kiểm soát tốc độ và vị trí giúp thang máy giảm tốc phù hợp trước khi đến tầng, từ đó hỗ trợ cabin dừng đúng vị trí và tạo sự thuận tiện cho người sử dụng.

Phù hợp nhiều cấu hình thang máy

Các dòng tủ điều khiển FUJI có nhiều mức công suất và cấu hình khác nhau. Catalogue FUJI Engineering 2024 thể hiện dải công suất từ 5,5 kW đến 22 kW đối với dòng AS380S được giới thiệu trong tài liệu này.

Một số model thực tế được công bố gồm FEN7.5V01-4T, FEN15V01-4T và FEN22V01-4T với nguồn vào 3 pha 380V.

Hỗ trợ động cơ đồng bộ và không đồng bộ

Một số nền tảng điều khiển FUJI có khả năng tương thích với cả động cơ đồng bộ và động cơ không đồng bộ, giúp mở rộng khả năng ứng dụng cho nhiều cấu hình thang máy khác nhau.

4. Thông số kỹ thuật tham khảo

Thông số cụ thể cần được xác định theo từng model tủ điện. Với dòng điều khiển AS380S được giới thiệu trong catalogue FUJI Engineering 2024, một số thông số tham khảo gồm:

Các thông số trên chỉ mang tính tham khảo cho cấu hình AS380S; không nên áp dụng cho tất cả sản phẩm được gọi là “tủ điện FUJI”. Model thực tế cần được kiểm tra trước khi chốt thông số kỹ thuật trên hồ sơ hoặc website.

5. Các dòng công suất tủ điện FUJI

Tùy vào tải trọng, tốc độ, loại động cơ và cấu hình thang máy, tủ điều khiển có thể được lựa chọn với nhiều mức công suất.

Một số mức công suất phổ biến gồm:

• Tủ điện FUJI 5,5 kW.

• Tủ điện FUJI 7,5 kW.

• Tủ điện FUJI 11 kW.

• Tủ điện FUJI 15 kW.

• Tủ điện FUJI 18,5 kW.

• Tủ điện FUJI 22 kW.

Ví dụ, model FEN15V01-4T được công bố với công suất 15 kW, nguồn vào 3 pha 380V và đầu ra 3 pha 380V; model FEN7.5V01-4T có công suất 7,5 kW.

Việc lựa chọn công suất tủ không nên thực hiện độc lập mà cần căn cứ vào công suất động cơ, tải trọng, tốc độ, loại máy kéo, hệ thống cửa và cấu hình tổng thể của thang máy.

6. Ứng dụng của tủ điện điều khiển FUJI

Tủ điện điều khiển FUJI có thể được ứng dụng trong nhiều hệ thống thang máy như:

• Thang máy tải khách.

• Thang máy gia đình.

• Thang máy mini.

• Thang máy tải hàng.

• Thang máy cho nhà phố.

• Thang máy cho khách sạn.

• Thang máy cho văn phòng.

• Thang máy cho chung cư và công trình thương mại.

Đối với các công trình cải tạo hoặc thay thế hệ thống điều khiển, việc khảo sát thực tế là cần thiết để đảm bảo tủ điện mới tương thích với động cơ, encoder, cửa tầng, hệ thống phanh và các thiết bị hiện hữu.

7. Vì sao cần lựa chọn tủ điện phù hợp với hệ thống thang máy?

Tủ điện không phải là một thiết bị có thể lựa chọn độc lập theo công suất đơn thuần. Một tủ điện phù hợp cần đảm bảo sự tương thích với toàn bộ hệ thống.

Thang máy An Phát sẽ căn cứ vào các yếu tố như:

Tải trọng thang máy: xác định nhu cầu công suất và khả năng vận hành.

Tốc độ thang: ảnh hưởng trực tiếp đến yêu cầu điều khiển động cơ và quá trình tăng/giảm tốc.

Loại động cơ: xác định cấu hình điều khiển phù hợp với động cơ đồng bộ hoặc không đồng bộ.

Loại máy kéo: đảm bảo khả năng phối hợp giữa bộ điều khiển và hệ thống truyền động.

Loại cửa: hệ thống điều khiển cần tương thích với bộ điều khiển cửa và tín hiệu khóa cửa.

Số tầng và số điểm dừng: ảnh hưởng đến cấu hình tín hiệu và phương thức điều khiển.

Không gian lắp đặt: lựa chọn tủ phù hợp với công trình có phòng máy hoặc không phòng máy.

8. Thang máy An Phát – Tư vấn và cung cấp tủ điện điều khiển FUJI

Việc lựa chọn đúng tủ điện có ảnh hưởng trực tiếp đến khả năng vận hành, độ ổn định và khả năng bảo trì của hệ thống thang máy.

Với kinh nghiệm triển khai các hệ thống thang máy cho nhà ở, khách sạn, văn phòng, chung cư và công trình thương mại, Thang máy An Phát tư vấn cấu hình tủ điện dựa trên nhu cầu thực tế của từng công trình thay vì lựa chọn theo tên thương hiệu đơn thuần.

Khách hàng được tư vấn về:

• Công suất tủ điện phù hợp.

• Cấu hình bộ điều khiển.

• Khả năng tương thích với động cơ.

• Hệ thống VVVF.

• Phương án lắp đặt.

• Khả năng thay thế và bảo trì.

• Cấu hình phù hợp với thang phòng máy hoặc không phòng máy.

Lưu ý về xuất xứ và cấu hình

Tên gọi “tủ điện điều khiển FUJI” trên thị trường có thể đề cập đến những cấu hình sản phẩm khác nhau. Có sản phẩm được cung cấp dưới dạng tủ điều khiển hoàn chỉnh, có sản phẩm sử dụng biến tần hoặc bộ điều khiển FUJI kết hợp với các thiết bị khác. Vì vậy, khi mua hàng cần kiểm tra rõ model, công suất, bộ điều khiển, biến tần, nguồn điện và xuất xứ của bộ tủ cụ thể.

Điều này giúp đảm bảo sản phẩm được lựa chọn đúng với hệ thống thang máy và tránh nhầm lẫn giữa tủ điều khiển hoàn chỉnh với biến tần FUJI.

9. Kết luận

Tủ điện điều khiển thang máy FUJI giữ vai trò trung tâm trong việc điều phối và kiểm soát hoạt động của hệ thống thang máy. Với khả năng xử lý tín hiệu, điều khiển động cơ, kiểm soát tốc độ VVVF và phối hợp các mạch an toàn, tủ điện phù hợp góp phần mang lại quá trình vận hành ổn định, êm ái và chính xác.

Để lựa chọn đúng sản phẩm, khách hàng nên cung cấp thông tin về tải trọng, tốc độ, số tầng, loại động cơ, máy kéo và cấu hình thang máy hiện tại. Từ đó, Thang máy An Phát có thể tư vấn model và công suất tủ điện phù hợp nhất với công trình.

Liên hệ Thang máy An Phát để được tư vấn cấu hình tủ điện điều khiển FUJI phù hợp cho hệ thống thang máy của bạn.
